Dokumentaci zpracovávám jak standardními projekčními softwary (soubory ve formátech dwg, doc, xls), tak i speciálními výpočtovými programy (výpočty osvětlení, elektrické parametry sítí, návrh ochrany před bleskem, výpočty topných kabelů apod.). Výstupy jsou možné do formátů pdf, dwf, jpg, apod.

Skladba projektové dokumentace vychází z vyhlášky č. 499/2006 Sb. (o dokumentaci staveb). Standardní vzorová skladba dokumentace elektroinstalace je následující:

  • Technická zpráva
  • Výpočty
  • Přehledové jednopólové schéma napájení (VN, NN)
  • Seznam elektrických spotřebičů
  • Jednopólová schémata rozvaděčů

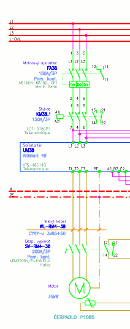

  • Obvodová schémata rozvaděčů
  • Pohledy na rozvaděče (rozmístění přístrojů)
  • Seznamy kabelů
  • Výkresy situací (areálů)
  • Dispoziční výkresy pro různé druhy rozvodů (napájení, osvětlení, zásuvky, technologická zařízení apod.)
  • Specifikace montážního materiálu

Skladba dokumentace, vydávané pro konkrétní projekt, je upravována podle stupně projektové dokumentace, rozsahu projektu a požadavků zákazníka.
